虚幻引擎RDG计算管线调用流程

前言

这是我在学习 Unreal 渲染依赖图（RDG）过程中的踩坑与总结笔记（一），本篇主要记录在虚幻引擎中调用计算着色器的实践过程。

Unreal版本为5.7。

配置Unreal工程

创建Unreal工程

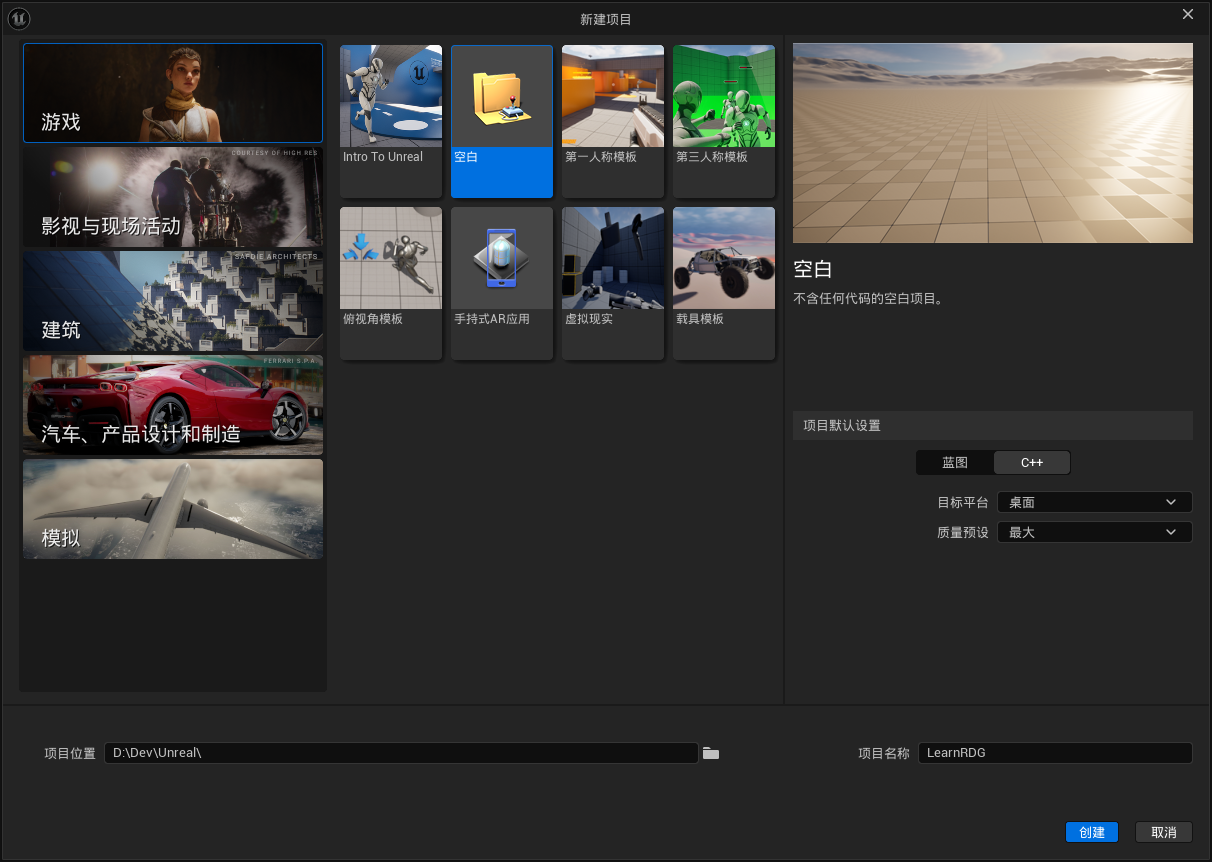

创建一个空白C++虚幻工程，将项目名称设置为LearnRDG。

配置uproject

打开工程文件夹下的LearnRDG.uproject，将Modules内的LoadingPharse从Default修改为PostConfigInit。

1
2
3
4
5
6
7
8
9
10
11
"Modules": [
	{
		"Name": "LearnRDG",
		"Type": "Runtime",
		// "LoadingPharse": "Default",
		"LoadingPhase": "PostConfigInit",
		"AdditionalDependencies": [
			"Engine"
		]
	}
]

修改LearnRDG.Build.cs

打开LearnRDG.Build.cs，添加RHI、RenderCore、Projects依赖。

1
2
3
4
5
6
7
8
9
10
11
12
13
using UnrealBuildTool;

public class LearnRDG : ModuleRules
{
	public LearnRDG(ReadOnlyTargetRules Target) : base(Target)
	{
		PCHUsage = PCHUsageMode.UseExplicitOrSharedPCHs;

		PublicDependencyModuleNames.AddRange(new string[] { "Core",                          "CoreUObject", "Engine", "InputCore" });

		PrivateDependencyModuleNames.AddRange(new string[] { "RHI",                          "RenderCore", "Projects" });
	}
}

修改LearnRDG.cpp

官方文档中提到，Unreal 的着色器文件（.usf / .ush）通常存放在 Engine/Shaders 和 Engine/Plugins 目录下。

为了便于管理，我们希望将自定义着色器放置在工程目录中，因此首先在工程根目录下创建一个 Shaders 文件夹。

1
2
3
4
LearnRDG
	|- Content
	|- Sources
	|- Shaders // Shaders文件夹和Content|Sources处于同一目录下

随后打开LearnRDG.cpp文件，将内容替换为

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#include "LearnRDG.h"
#include "Modules/ModuleManager.h"
#include "Misc/Paths.h"
#include "ShaderCore.h"

class FLearnRDGGameModule : public FDefaultGameModuleImpl
{
public:
	virtual void StartupModule() override
	{
		const FString ShaderDir = FPaths::Combine(FPaths::ProjectDir(), TEXT("Shaders"));
		AddShaderSourceDirectoryMapping(TEXT("/MyShaders"), ShaderDir);
	}

	virtual void ShutdownModule() override
	{
	}
};

IMPLEMENT_PRIMARY_GAME_MODULE(FLearnRDGGameModule, LearnRDG, "LearnRDG");

在 FLearnRDGGameModule 的 StartupModule() 中，通过相关代码构建虚拟路径映射。完成映射后，即可使用 /MyShaders 来指代工程目录下的 /Shaders 文件夹，从而像使用引擎内置着色器路径一样引用自定义着色器。

关闭虚幻编辑器，编译Visual Studio工程。
一定要关闭编辑器后再编译，不然会遇到许多莫名其妙的问题（后续每次编译都需要先关闭虚幻编译器）。

在 UE 中使用 RDG 构建计算管线

编写计算着色器的usf文件

在工程目录下的Shaders创建一个名为ComputeShader.usf的文件，编写以下代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
#include "/Engine/Public/Platform.ush"

float Scale;
float Translate;

StructuredBuffer<float> InputBuffer;
RWStructuredBuffer<float> OutputBuffer;

[numthreads(1, 1, 1)]
void MainCS(
    uint3 DispatchThreadId : SV_DispatchThreadID,
    uint GroupIndex : SV_GroupIndex)
{
    OutputBuffer[DispatchThreadId.x] = InputBuffer[DispatchThreadId.x] * Scale + Translate;
}

（示例计算着色器来自：Unreal Shader Tutorial - Chinese Ver. | SirEnri’s Homepage）

创建计算着色器的Global Shader

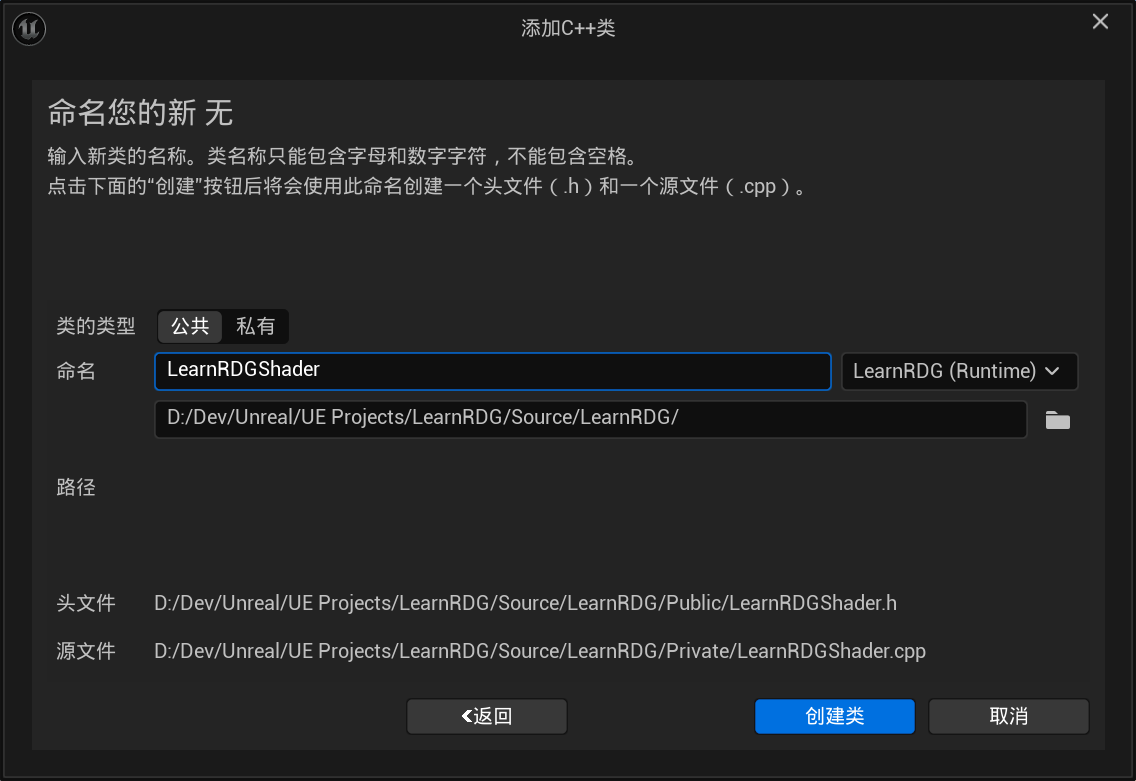

打开UE编辑器，选择 工具->新建C++文件，父类选择 无，命名为LearnRDGShader。

删除LearnRDGShader.h中#include "CoreMinimal.h"以下的所有代码，删除LearnRDGShader.cpp中的所有代码。

在LearnRDGShader.cpp中编写以下代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include "LearnRDGShader.h"
#include "GlobalShader.h"
#include "RenderGraphBuilder.h"
#include "ShaderParameterStruct.h"
#include "RenderGraphDefinitions.h"
#include "RenderGraphUtils.h"
#include "RHIGPUReadback.h"
#include "ScreenPass.h"
#include "PixelShaderUtils.h"

class LEARNRDG_API FTestCS : public FGlobalShader
{
public:
	DECLARE_GLOBAL_SHADER(FTestCS);
	SHADER_USE_PARAMETER_STRUCT(FTestCS, FGlobalShader);

	BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )
		SHADER_PARAMETER(float, Scale)
		SHADER_PARAMETER(float, Translate)
		SHADER_PARAMETER_RDG_BUFFER_SRV(StructuredBuffer<float>, InputBuffer)
		SHADER_PARAMETER_RDG_BUFFER_UAV(RWStructuredBuffer<float>, OutputBuffer)
	END_SHADER_PARAMETER_STRUCT()

	static bool ShouldCompilePermutation(const FGlobalShaderPermutationParameters& Parameters)
	{
		return true;
	}
};

IMPLEMENT_GLOBAL_SHADER(FTestCS, "/MyShaders/ComputeShader.usf", "MainCS", SF_Compute);

着色器类的声明参考UE源码，BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )内部的宏定义需要与HLSL源文件中的着色器输入一一对应。

随后调用IMPLEMENT_GLOBAL_SHADER，把 .usf 里的计算着色器入口函数，注册成 Unreal 可识别、可编译、可使用的全局着色器类型。

EPIC官方文档：虚幻引擎中的渲染依赖图 | 虚幻引擎 5.7 文档 | Epic Developer Community

使用 FRDGBuilder 添加计算 Pass

在LearnRDGShader.h添加函数声明：

1
2
3
4
namespace LearnRDGShader
{
	void AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback) ;
}

其中FRDGBuilder是UE的RDG构建器，可以通过这个构建在渲染图中添加计算通道。Scale和Translate用于配置Hlsl中的参数。FRHIGPUBufferReadback用于回读计算着色器的输出结果到CPU。

在LearnRDGShader.cpp中实现函数：

1
2
void TestShader::AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback)
{}

首先获取之前注册的计算着色器:

1
2
3
4
5
6
void TestShader::AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback)
{
//Start Edit
	TShaderMapRef<FTestCS> ComputeShader(GetGlobalShaderMap(GMaxRHIFeatureLevel));
//End Edit
}

随后需要配置计算着色器的参数，包括两个 float 类型的标量参数、一个作为输入的 SRV 缓冲区，以及一个作为输出的 UAV 缓冲区。

这些参数通过 FTestCS::FParameters 结构体进行描述，并在创建 Pass 时将对应的资源与数值绑定到该结构体实例上。

现在配置float类型的标量参数

1
2
3
4
5
6
7
8
9
void TestShader::AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback)
{
	TShaderMapRef<FTestCS> ComputeShader(GetGlobalShaderMap(GMaxRHIFeatureLevel));
//Start Edit
	FTestCS::FParameters* PassParameters = GraphBuilder.AllocParameters<FTestCS::FParameters>();
	PassParameters->Scale = Scale;
	PassParameters->Translate = Translate;
//End Edit
}

配置缓冲区稍微复杂，参考UE官方文档和源码，配置步骤如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
void TestShader::AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback)
{
	TShaderMapRef<FTestCS> ComputeShader(GetGlobalShaderMap(GMaxRHIFeatureLevel));

	FTestCS::FParameters* PassParameters = GraphBuilder.AllocParameters<FTestCS::FParameters>();
	PassParameters->Scale = Scale;
	PassParameters->Translate = Translate;

//Start Edit
	constexpr uint32 BufferElementNum = 2;
	constexpr uint32 BufferSize = sizeof(float) * BufferElementNum;

	TArray<float> InitialData; //随便创建一些初始数据
	InitialData.Init(10.0f, BufferElementNum);

	FRDGBufferRef InRDGBuffer = CreateStructuredBuffer(
		GraphBuilder, TEXT("TestCS.InRDGBuffer"), sizeof(float), BufferElementNum,
		InitialData.GetData(), BufferSize
	);

	FRDGBufferSRVRef InSRV = GraphBuilder.CreateSRV(InRDGBuffer);

	FRDGBufferRef OutRDGBuffer = GraphBuilder.CreateBuffer(
		FRDGBufferDesc::CreateStructuredDesc(sizeof(float), BufferElementNum),
		TEXT("TestCS.OutRDGBuffer")
	);
	FRDGBufferUAVRef OutUAV = GraphBuilder.CreateUAV(OutRDGBuffer);

	PassParameters->InputBuffer = InSRV;
	PassParameters->OutputBuffer = OutUAV;
//End Edit
}

由于需要在创建计算 Pass 之前从 CPU 侧初始化 GPU 缓冲区数据，这里使用 UE 提供的辅助函数 CreateStructuredBuffer 来创建输入缓冲区 InRDGBuffer。该函数会负责创建 RDG Buffer，并将初始数据上传至 GPU。

对于输出缓冲区，由于不需要 CPU 侧提供初始数据，直接通过 FRDGBuilder 的成员函数 CreateBuffer 创建即可（实际上，CreateStructuredBuffer 的内部实现同样是基于 CreateBuffer 创建临时缓冲区）。

需要注意的是，在创建 FRDGBufferRef 之后，还需要分别创建对应的 FRDGBufferSRVRef 和 FRDGBufferUAVRef 才能在着色器中进行访问。这一设计与 Vulkan 中 VkBuffer 和 VkBufferView 的关系类似：前者表示资源本体，后者则描述了资源的具体访问方式。

随后添加计算Pass并回读数据

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
void TestShader::AddTestComputePass(FRDGBuilder& GraphBuilder, float Scale, float Translate, FRHIGPUBufferReadback* Readback)
{
	TShaderMapRef<FTestCS> ComputeShader(GetGlobalShaderMap(GMaxRHIFeatureLevel));

	FTestCS::FParameters* PassParameters = GraphBuilder.AllocParameters<FTestCS::FParameters>();
	PassParameters->Scale = Scale;
	PassParameters->Translate = Translate;

	constexpr uint32 BufferElementNum = 2;
	constexpr uint32 BufferSize = sizeof(float) * BufferElementNum;

	TArray<float> InitialData; //随便创建一些初始数据
	InitialData.Init(10.0f, BufferElementNum);

	FRDGBufferRef InRDGBuffer = CreateStructuredBuffer(
		GraphBuilder, TEXT("TestCS.InRDGBuffer"), sizeof(float), BufferElementNum,
		InitialData.GetData(), BufferSize
	);

	FRDGBufferSRVRef InSRV = GraphBuilder.CreateSRV(InRDGBuffer);

	FRDGBufferRef OutRDGBuffer = GraphBuilder.CreateBuffer(
		FRDGBufferDesc::CreateStructuredDesc(sizeof(float), BufferElementNum),
		TEXT("TestCS.OutRDGBuffer")
	);
	FRDGBufferUAVRef OutUAV = GraphBuilder.CreateUAV(OutRDGBuffer);

	PassParameters->InputBuffer = InSRV;
	PassParameters->OutputBuffer = OutUAV;
//Start Edit
	GraphBuilder.AddPass(
		RDG_EVENT_NAME("MyAddCS"),
		PassParameters,
		ERDGPassFlags::Compute,
		[PassParameters, ComputeShader, OutRDGBuffer, Readback](FRHICommandList& RHICmdList)
		{
			FComputeShaderUtils::Dispatch(RHICmdList, ComputeShader, *PassParameters, FIntVector(1, 1, 1));
		}
	);

	AddEnqueueCopyPass(GraphBuilder, Readback, OutRDGBuffer, BufferSize);
//End Edit
}

通过 FRDGBuilder 的成员函数 AddPass 向 Render Graph 中添加一个计算 Pass，并在传入的 lambda 函数中定义该 Pass 的执行逻辑。

从使用方式上看，这一过程与 Vulkan 中通过 vkCmd 系列函数向命令缓冲区提交操作较为相似，

最后，通过 UE 提供的辅助函数 AddEnqueueCopyPass 将计算结果回读到 CPU。需要注意的是，数据回读必须通过单独的 Pass 来完成，而不能直接在前面计算 Pass 的 lambda 函数中进行。

这是因为在 RDG 的构建阶段，Pass 仅用于描述执行逻辑，此时相关计算 Pass 可能尚未执行完成，资源依赖和状态尚未满足；只有通过额外的拷贝 Pass，才能确保在计算结果生成之后再进行数据回读。

在 Actor 的 BeginPlay() 中调用

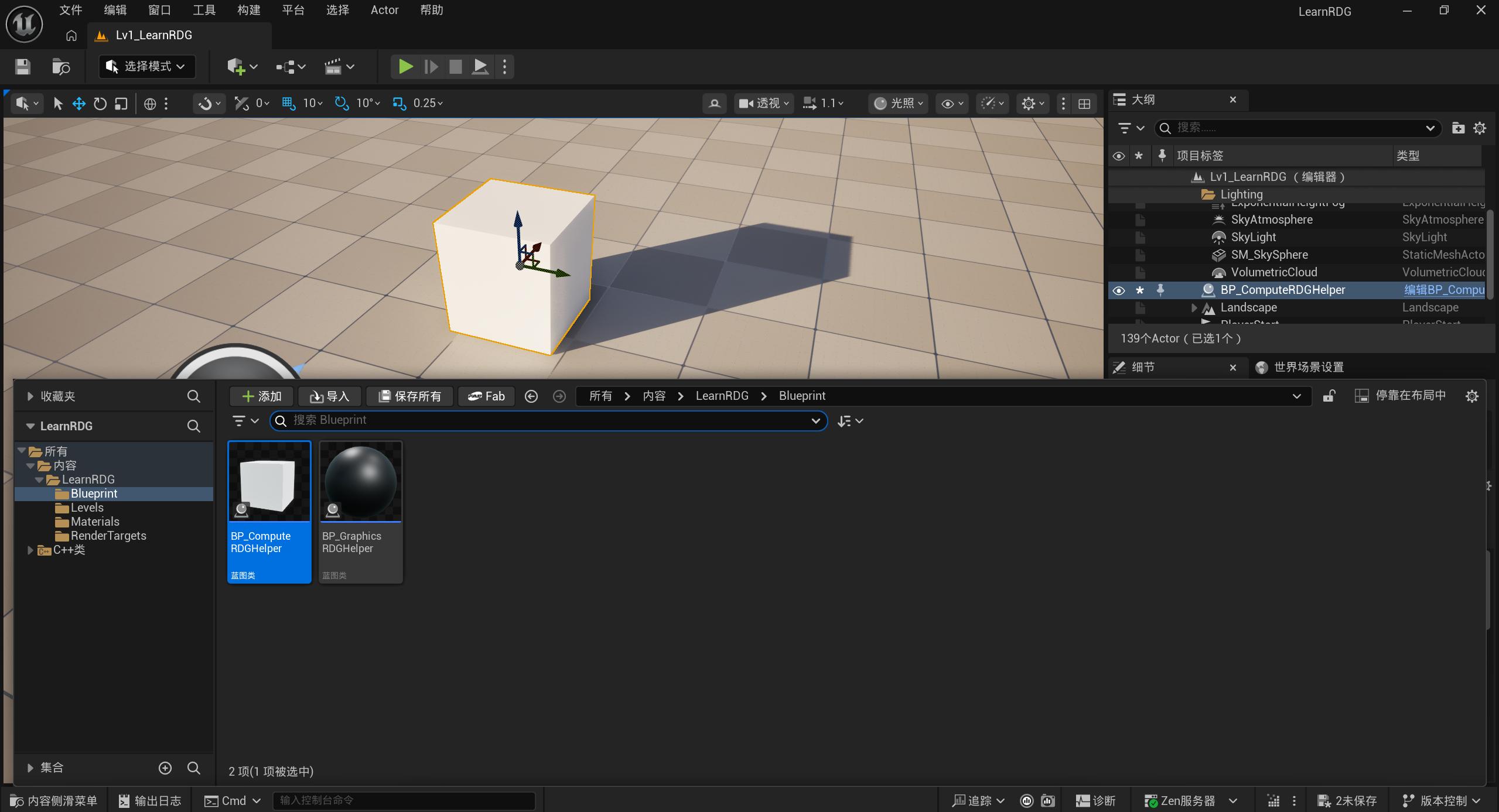

新建一个 C++ 类，父类选择 Actor，并命名为 ComputeRDGHelper。
随后在 ComputeRDGHelper 类的 BeginPlay() 生命周期函数中，调用前面实现的用于向 RDG 添加计算 Pass 的函数。

ComputeRDGHelper.h的内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Actor.h"
#include "RHIGPUReadback.h"
#include "ComputeRDGHelper.generated.h"

UCLASS()
class LEARNRDG_API AComputeRDGHelper : public AActor
{
	GENERATED_BODY()

public:
	// Sets default values for this actor's properties
	AComputeRDGHelper();

protected:
	// Called when the game starts or when spawned
	virtual void BeginPlay() override;

	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category = "TestShader")
	float ScaleValue = 1.0f;

	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category = "TestShader")
	float TranslateValue = 2.0f;

	TSharedPtr<FRHIGPUBufferReadback, ESPMode::ThreadSafe> Readback;

public:
	// Called every frame
	virtual void Tick(float DeltaTime) override;

	void AddTestComputePass(float Scale, float Translate) const;
};

ComputeRDGHelper.cpp的内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
#include "ComputeRDGHelper.h"
#include "RenderGraphBuilder.h"
#include "LeranRDGShader.h"

// Sets default values
AComputeRDGHelper::AComputeRDGHelper()
{
 	// Set this actor to call Tick() every frame.  You can turn this off to improve performance if you don't need it.
	PrimaryActorTick.bCanEverTick = true;

}

// Called when the game starts or when spawned
void AComputeRDGHelper::BeginPlay()
{
	Super::BeginPlay();

	check(GEngine != nullptr);

	GEngine->AddOnScreenDebugMessage(-1, 5.0f, FColor::Yellow, TEXT("BeginPlay()!"));

	Readback = MakeShared<FRHIGPUBufferReadback>(TEXT("MyAddReadback"));

	AddTestComputePass(ScaleValue, TranslateValue);
}

// Called every frame
void AComputeRDGHelper::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

    if (!Readback.IsValid())
        return;

    if (!Readback->IsReady())
        return;

    TSharedPtr<FRHIGPUBufferReadback, ESPMode::ThreadSafe> Local = Readback;
    Readback.Reset();

    ENQUEUE_RENDER_COMMAND(PollReadback)(
        [Local](FRHICommandListImmediate& RHICmdList)
        {
            const uint32 NumBytes = sizeof(float) * 2;
            const void* DataPtr = Local->Lock(NumBytes);
            const float* Values = static_cast<const float*>(DataPtr);

            const float A = Values[0];
            const float B = Values[1];

            Local->Unlock();

            AsyncTask(ENamedThreads::GameThread, [A, B]()
                {
                    UE_LOG(LogTemp, Log, TEXT("Readback: %f %f"), A, B);
                });
        }
        );
}

void AComputeRDGHelper::AddTestComputePass(float Scale, float Translate) const
{
	GEngine->AddOnScreenDebugMessage(-1, 5.0f, FColor::Yellow, TEXT("AddTestComputePass"));

	ENQUEUE_RENDER_COMMAND(AddComputePass)(
		[Scale, Translate, ReadbackPtr = Readback.Get()](FRHICommandListImmediate& RHICmdList)
		{
			FRDGBuilder GraphBuilder(RHICmdList);

			TestShader::AddTestComputePass(GraphBuilder, Scale, Translate, ReadbackPtr);

			GraphBuilder.Execute();
		}
		);

	GEngine->AddOnScreenDebugMessage(-1, 5.0f, FColor::Yellow, TEXT("AddTestComputePassFinish"));
}


与 RDG 相关的操作必须在渲染线程Render Thread中执行，如果在游戏线程Game Thread中直接调用，将导致程序崩溃。因此需要使用 ENQUEUE_RENDER_COMMAND() 将相关逻辑封装并提交到渲染线程执行。

在编辑器中创建蓝图

为刚刚编写的 C++ 类创建对应的 UE 蓝图，将其拖入场景中并点击 Simulate 进行运行。

随后查看输出目录，可以发现计算结果已成功从 GPU 回读到 CPU。

虚幻引擎 > 渲染依赖图
#虚幻引擎 #渲染依赖图 #RDG #计算着色器
虚幻引擎RDG计算管线调用流程
https://onikatahoshio.github.io/2026/01/24/Unreal/RDG渲染依赖图/01-RDG 计算管线调用流程/
作者
OnikataHoshio
发布于
2026年1月24日
许可协议
